מילון מושגים לאקדח — המדריך לחמוש בעל רישיון

מקור הצילום וסימון נחלת הכלל.

ידע במונחים הוא חלק מאחריות

שמות החלקים עשויים להשתנות מעט בין יצרנים ודגמים. ספר המשתמש של הכלי הוא המקור הקובע, והמילון הבא נועד ליצור בסיס משותף לשיחה עם מדריך, מטווח או בעל מקצוע.

קנה

החלק שבו נמצא בית הבליעה , סלילי הקנה , כבש הכדורים ודרכו נע הקליע.

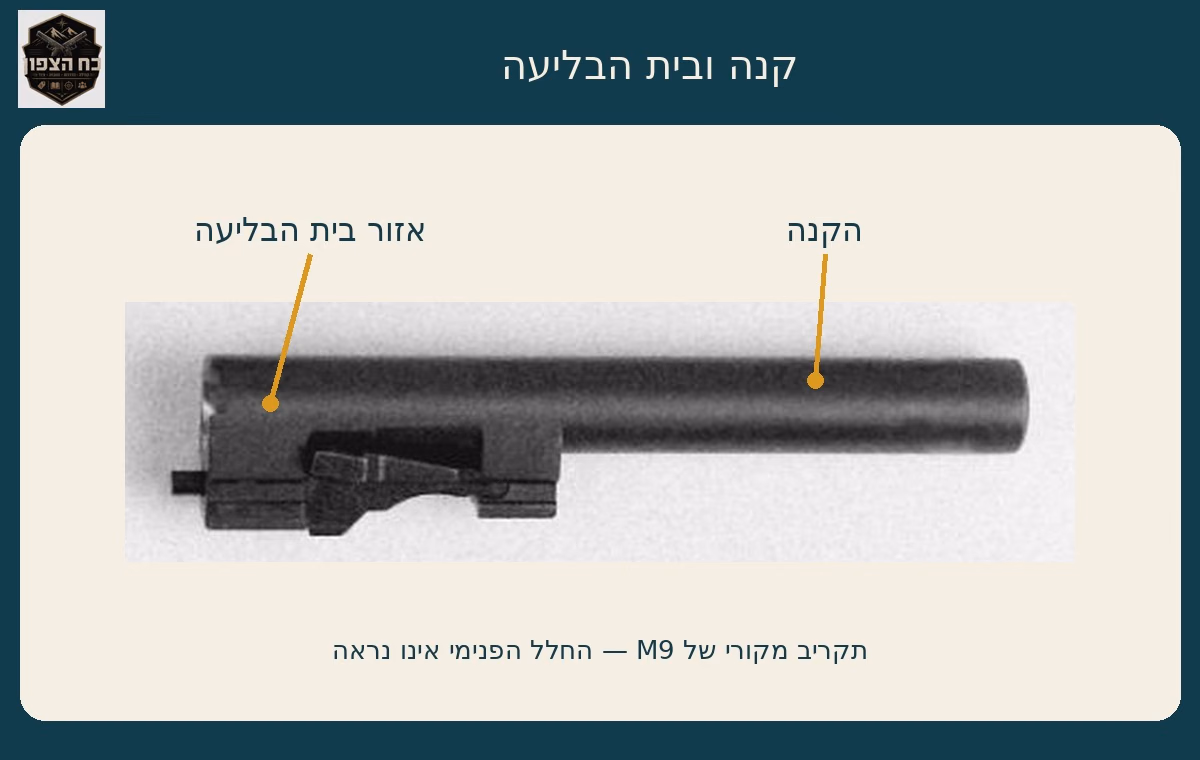

תקריב קנה מצילום M9: החץ מציין את אזור בית הבליעה; החלל הפנימי אינו נראה בצילום.

בית הבליעה

החלל בחלקו האחורי של הקנה שבו נמצא התחמיש לפני הירי. בדיקת מצב בית הבליעה היא חלק מרכזי באימות מצב הכלי.

צינה (מחלק)

החלק העליון הנע ברבים מהאקדחים החצי־אוטומטיים. הוא משתתף במחזור הפעולה ונושא רכיבים שונים, בהתאם לדגם.

גוף האקדח

החלק המרכזי שעליו מורכבים מכלולי האקדח. בחלק מהדגמים קיימת יחידת מנגנון פנימית נפרדת , עשוי בכמה סוגי חומר תלוי בהתאם לאקדח יש אקדחים שהוא מברזל , יש אקדחים שהוא מפלסטיק דחוס .או ניתן לרכוש גוף שונה לדוגמא באקדח מסוג אשלון .

ידית האחיזה

החלק בשלדה המיועד לאחיזה ביד. הצורה, המרקם והמידות משתנים בין דגמים : בחלקם ניתן להחליף לוחות אחיזה או גב ידית לפי הוראות היצרן.

הדק ושמורת ההדק

ההדק מפעיל את מנגנון הירי. שמורת ההדק היא המסגרת המקיפה אותו ומסייעת להגן עליו ממגע לא מכוון. חשוב לזכור שהאצבע נשארת מחוץ לשמורת ההדק (משולש הבטיחות) .

פטיש

רכיב הכאה הקיים בדגמים מסוימים. הוא עשוי להיות חיצוני או מוסתר ולפעול בתצורות שונות.

פטיש חיצוני בתקריב מצילום M9. מיקום וצורת החלק משתנים בין דגמים.

נוקר

רכיב המכה בפיקה ומתחיל את ההצתה. במנגנון בעל פטיש, הפטיש מכה בנוקר. במנגנון סטרייקר, קפיץ מניע את הנוקר ללא פטיש נפרד. היעדר פטיש גלוי אינו מספיק לזיהוי סוג המנגנון.

נוקר וקפיץ במנגנון סטרייקר — המחשה מקורית לזיהוי המושגים. צורת החלקים פושטָה לצורך ההסבר; אין זו תמונה של חלק מדגם מסוים.

מחסנית

מכילה את התתחמישים ומזינה אותם .

תפס מחסנית

התפס המשחרר את המחסנית מאחיזתה בגוף האקדח. מיקומו וצורתו משתנים בין דגמים: הוא עשוי להיות בצד שמאל, בצד ימין או נגיש משני הצדדים.

עצר המחלק

פקד המשמש להחזקת הצינה במצב פתוח. אופן השימוש בו, לרבות שחרור הצינה .

נצרה ומנגנוני בטיחות

אמצעי בטיחות יכולים להיות ידניים או אוטומטיים, פנימיים או חיצוניים. נצרה אינה מחליפה כיוון בטוח, משמעת הדק ואחסון תקין.

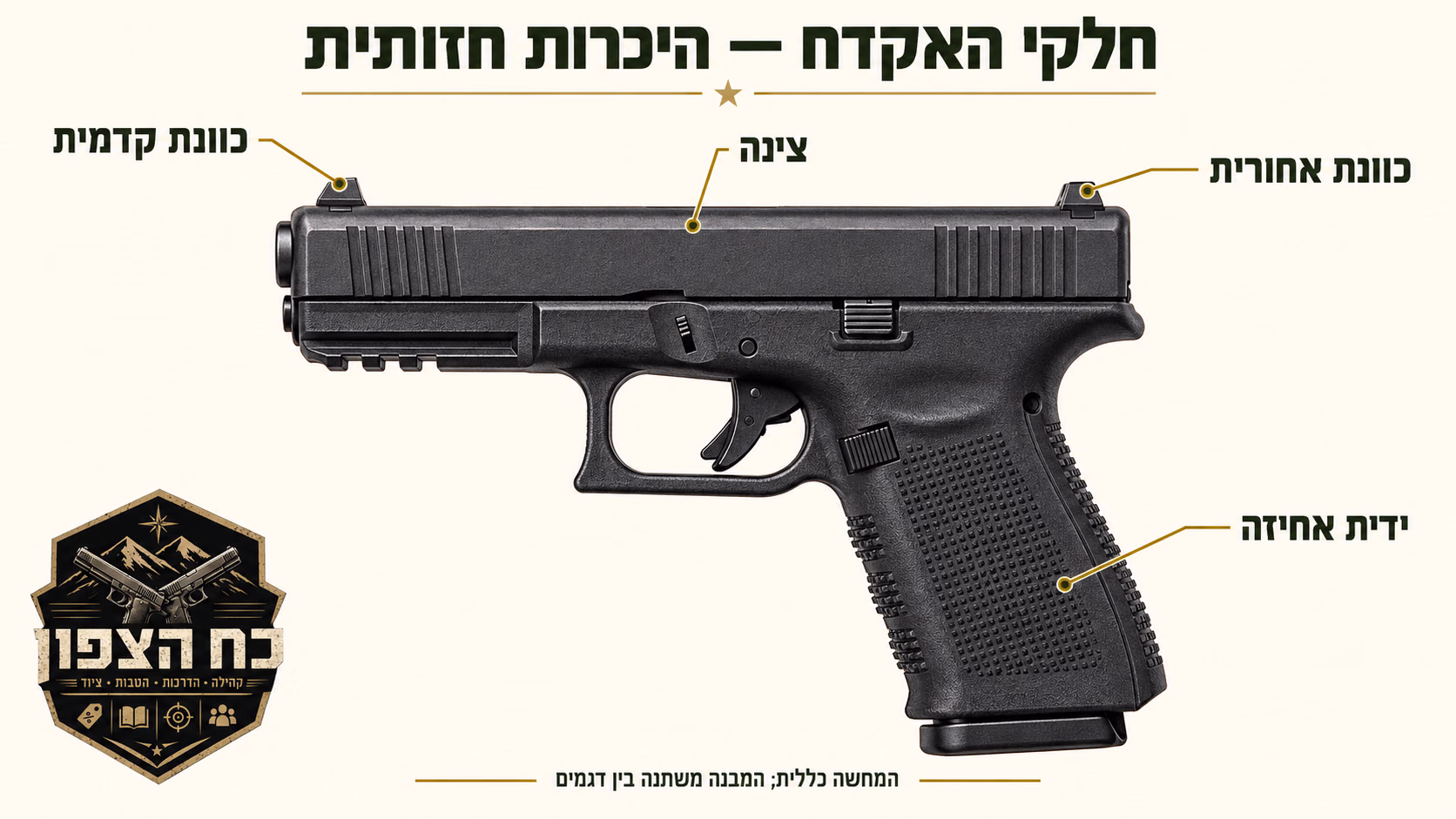

כוונות

מסייעת לכוון את הכלי למטרה. קיימות כוונות ברזל וכוונות השלכה מסוגים שונים : התאמה והתקנה נעשות לפי הדגם ובהנחיית בעל מקצוע.

כוונת קדמית (להב)

רכיב הכוונת הנמצא בחלק הקדמי של האקדח, סמוך ללוע. הוא נפרד מהכוונת האחורית, שנמצאת קרוב יותר ליורה.

כוונת אחורית (אתנך)

הכוונת הנמצא בחלקו האחורי של האקדח, בדרך כלל על הצינה. בכוונות ברזל רבות הוא כולל חריץ. צורתו ואופן החיבור שלו משתנים בין דגמים.

מעצור

מצב שבו מחזור הפעולה לא הושלם כמצופה, למשל עקב הפרעה בהזנה או בחליצת התרמיל. הגעה לגמר התחמושת אינה כשלעצמה תקלה מכנית. במקרה של עצירה לא צפויה פועלים לפי פקודות המדריך ונהלי המטווח, בלי לאלתר פתרון.

סלילים בקנה

הסלילים הם תבנית לוליינית בדופן הפנימית של הקנה. הם מקנים לקליע סיבוב סביב צירו, המסייע לייצובו במעוף. קיימות תצורות של שדות וחריצים וגם חתכים מצולעים; לא כל קנה נראה זהה מבפנים. הגדרת SAAMI.

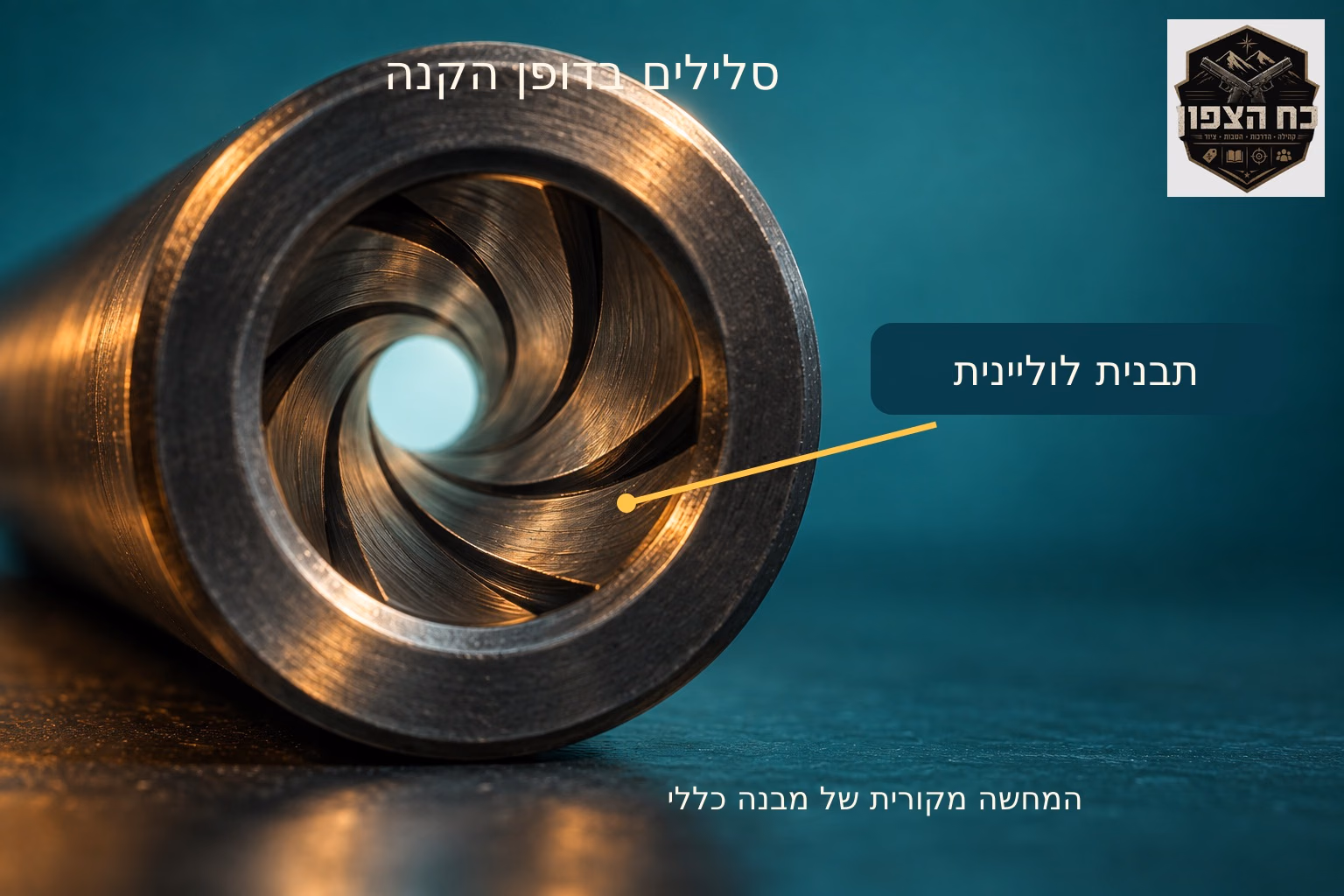

התבנית הלוליינית בדופן הקנה, עם סימון האזור המוסבר. המחשה מקורית של מבנה כללי, לא צילום או חתך של דגם מסוים.

כבש הזנה

משטח משופע המסייע בהכוונת התחמיש מן המחסנית אל בית הבליעה. מיקומו וצורתו תלויים בתכנון האקדח. זהו משטח הכוונה, לא בית הבליעה עצמו.

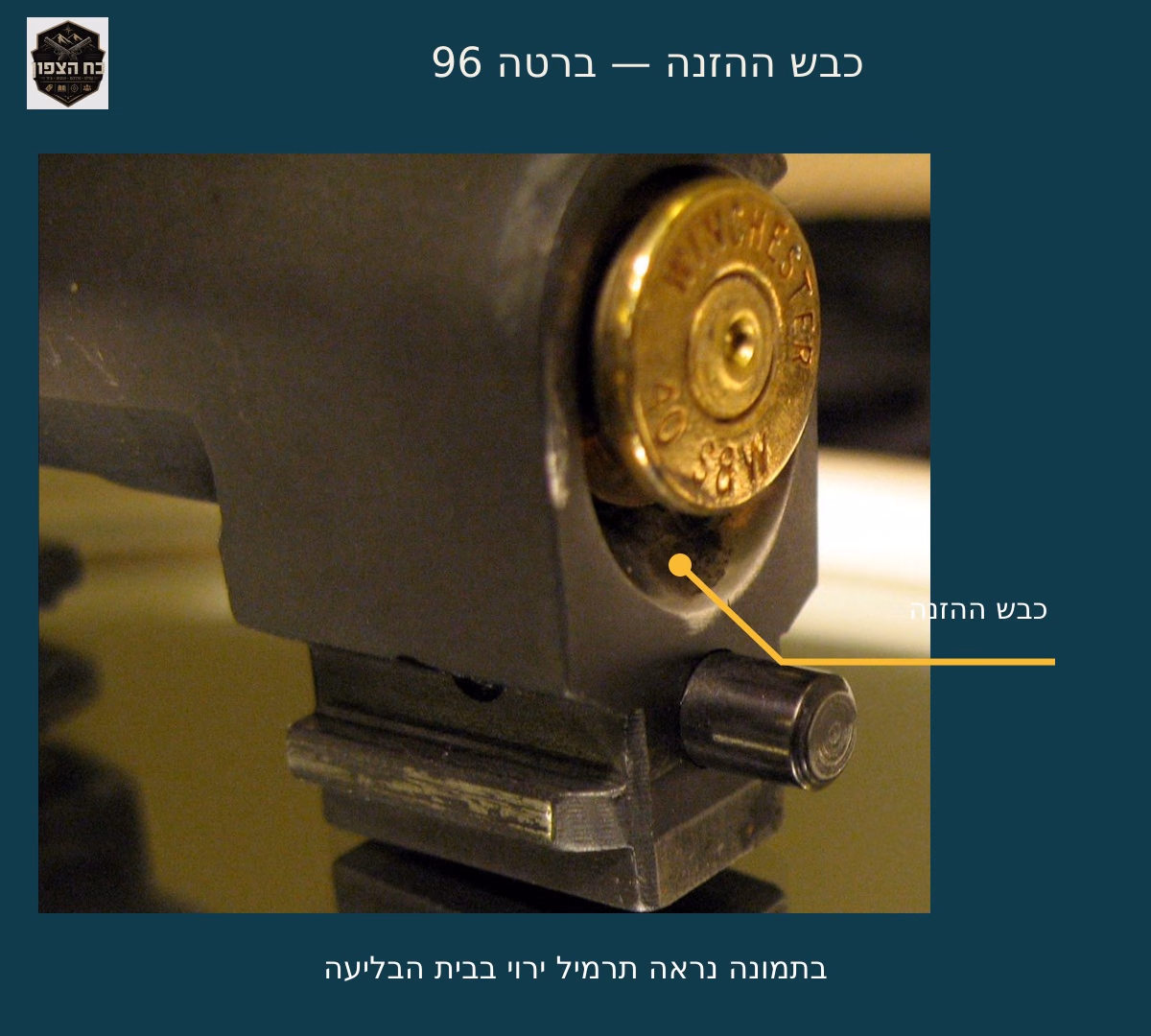

כבש הכדורים בקנה של ברטה 96, מתחת לתרמיל הירוי הנראה בבית הבליעה. זהו תקריב של דגם מזוהה; מבנה האזור משתנה בין דגמים.

מקור הצילום בנחלת הכלל.

קפיץ מחזיר

קפיץ, או מכלול קפיצים ומוט מוביל, המסייע בהחזרת הצינה קדימה במהלך מחזור הפעולה. בדגמים רבים הוא נמצא מתחת לקנה. אין להחליפו בחלק שנראה דומה בלי התאמה מפורשת לדגם.

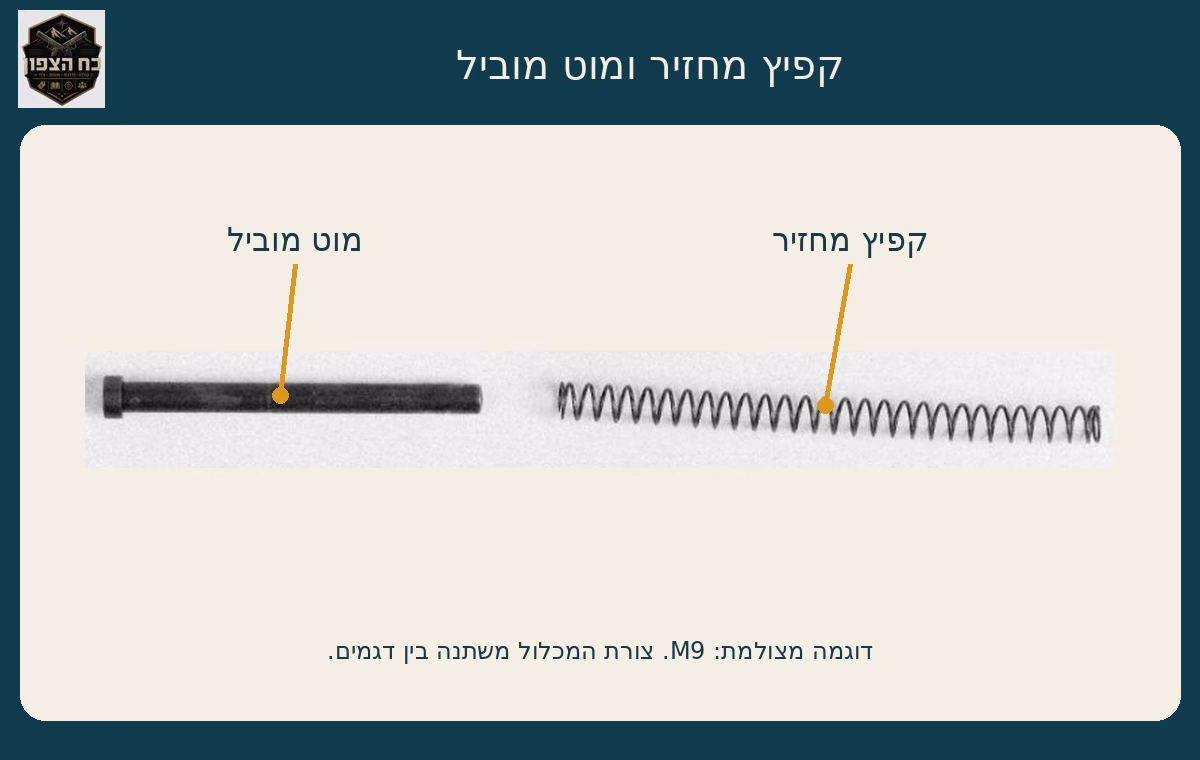

מוט מנחה וקפיץ מחזיר בתקריב מצילום M9. המחשה לזיהוי בלבד.

אבטחת נוקר

מנגנון בטיחות פנימי הקיים בחלק מהאקדחים וחוסם תנועה לא רצויה של הנוקר. צורת הרכיב משתנה בין דגמים; הכינוי „פין אבטחת נוקר” אינו מתאר בהכרח כל תצורה. הסבר GLOCK על אבטחת הנוקר.

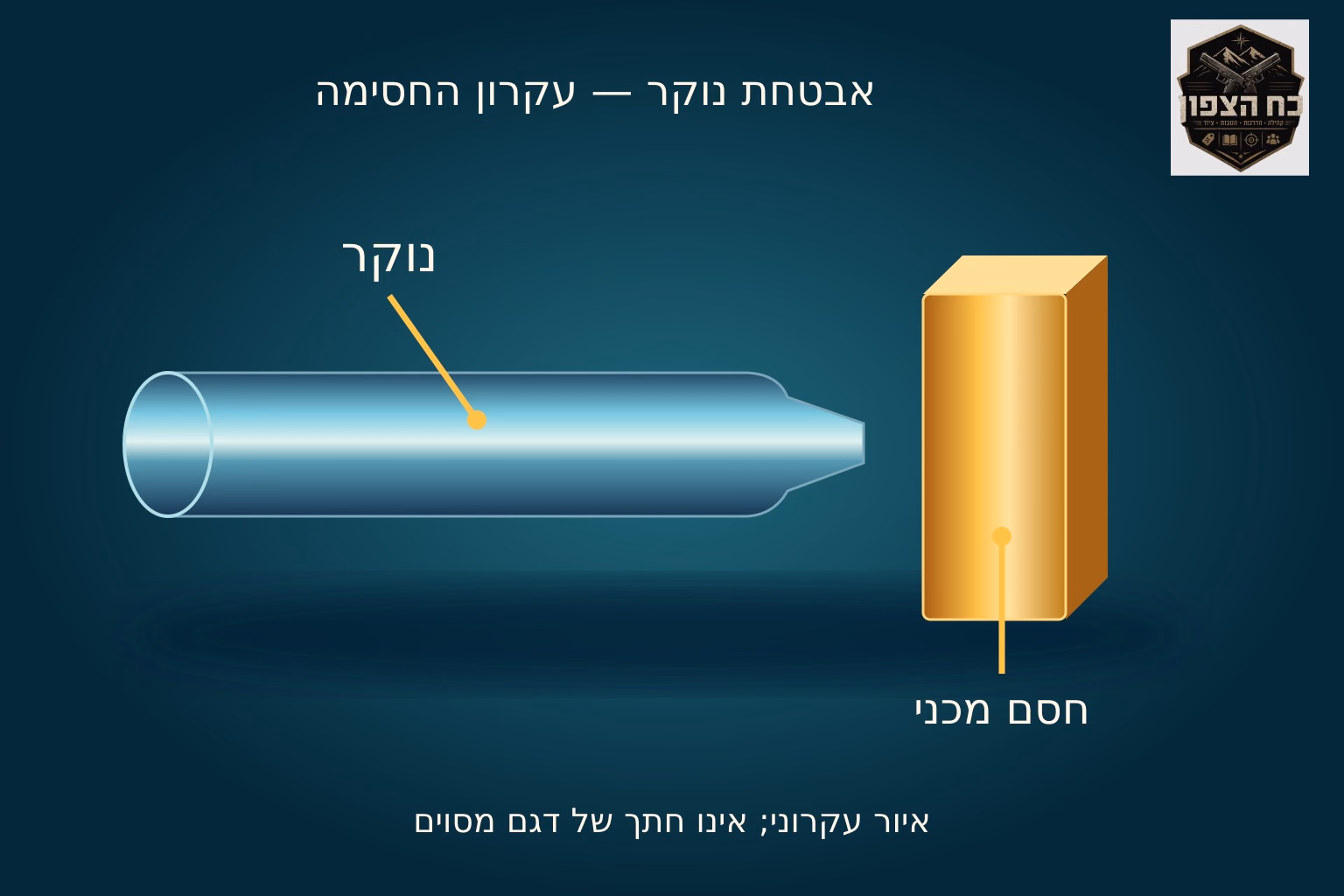

החסם הצהוב ממחיש חסימה מכנית של תנועת הנוקר. זהו איור עקרוני; צורת החלקים ומיקומם תלויים בדגם.

שימוש נכון במילון

המונחים עוזרים לשאול שאלות טובות ולקרוא נכון הוראות. הם אינם מחליפים הדרכה מעשית. בכל ספק — עוצרים, שומרים על כללי הבטיחות ופונים למדריך או לאיש מקצוע מוסמך לטיפול בכלי ירייה.
